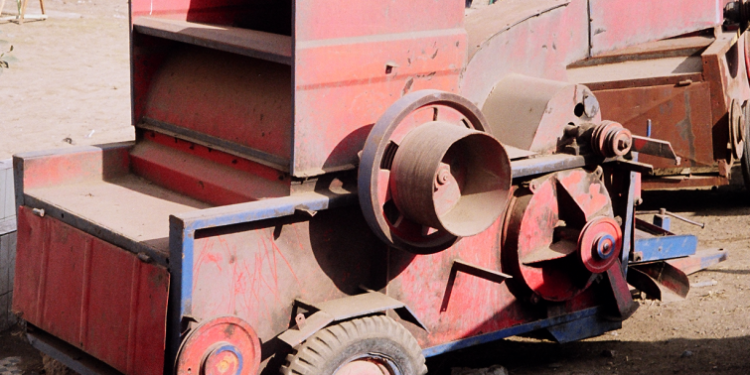

الدكتور أسامة طه بهنس يكتب عن “آلة الدراس والتذرية الثابتة”

دراس المحصول هو فصل الحبوب عن السنابل المتصلة بساق النبات, ويتم إجراء الدراس يدوياً بضرب السنابل بمضارب مزودة بأصابع مدببة فتنفصل الحبوب عن سنابلها, وتصلح هذه الطريقة للمحاصيل التي تحتمل حبوبها الصدمات وتكون سيقانها جافة صلبة مثل محاصيل الأرز والقمح والفول.

الأجزاء الرئيسية لآلة الدراس والتذرية الثابتة:

1- جهاز تلقيم المحصول: يقوم جهاز تلقيم المحصول بنقل حزم المحصول إلى فوهة إسطوانة الدراس أعلى الآلة وترجع أهميته إلى أنه يضمن نقل المحصول بانتظام إلى جهاز الدراس مما يؤدي إلى زيادة معدل تشغيل الآلة ويتكون جهاز التلقيم من الأجزاء الآتية:

• سير نقل المحصول: وهو سير من القماش المتين يدور في وضع مائل ويحمل على مجموعة من البكرات وتوضع حزم المحصول على سطح السير فيرفعه إلى إسطوانة الدراس وتثبت بهذا السير عوارض خشبية لمنع المحصول من الإنزلاق أثناء رفعه لأعلى, كما تركب بجوانبه ألواح من الخشب أو الصاج لمنع المحصول من التساقط أثناء رفعه لأعلى, ويراعى عند وضع حزم المحصول على السير أن تكون السنابل متجهة إلى الأمام في إتجاه إسطوانة الدراس.
•  السكاكين: يزود جهاز التلقيم بجموعة من السكاكين تقوم بقطع حزم المحصول والمساعدة على توزيع المحصول على سطح السير وتدور السكاكين بين أمشاط ثابتة حتى تظل هذه السكاكين نظيفة وحتى لا تلتف عليها أربطة المحصول.
• المشط الدائري: وهو إسطوانة مزودة بأسنان مدببة تساعد بدورانها على وصول المحصول إلى فوهة إسطوانة الدراس وهذه الأسنان المدببة تدور متداخلة مع أسنان ثابتة حتى لا تتعلق سيقان المحصول بها.
• منظم السرعة: يقوم بضبط سرعة سير النقل فإذا زاد تلقيم المحصول عن المعدل المعتاد فإن الحمل يزيد على مضرب الدراس مما يقلل من سرعته فيقوم منظم السرعة بإيقاف أو تقليل سرعة سير النقل حتى يعود مضرب الدراس إلى سرعته الطبيعية وحينئذ يسأنف سير النقل حركته من تلقاء نفسه.

2- جهاز الدراس:وظيفة جهاز الدراس هي فصل الحبوب عن السنابل أو الرؤس ويتكون جهاز الدراس من الأجزاء الآتية:

أ- مضرب الدراس (الدرفيل): يتكون مضرب الدراس من إسطوانة مثبت على محيطها أصابع مدببة أو عوارض مضرسة تسمى بالجرايد وذلك وفقاً لنوع المحصول فالأصابع المدببة تستخدم عند دراس الأرز بينما الجرايد تلائم  دراس القمح أو الشعير ويدور الدرفيل على عمود من الصلب المتين وهو العمود الرئيسي للآلة الذي يأخذ الحركة من مصدر القدرة عن طريق الطارة الرئيسية للآلة وعندما يدور الدرفيل بالسرعة المناسبة تكتسب الأسنان المدببة أو الجرايد السرعة المحيطية اللازمة لفرط الحبوب من السنابل وينقطع القش وينعم.

ج- جهاز الفصل: بعد الدراس تمر الحبوب المختلطة بالقش على فتحات جهاز الفصل الذي يفصل كلاً من الحبوب والقش على حدة ويتكون جهاز الفصل مما يأتي:

1- الصدر وإمتداد الصدر: على الرغم من أنه أحد مكونات جهاز الدراس إلا أنه يساهم في عملية الفصل فتمر الحبوب بعد إنفصالها عن السنابل من خلال ثقوب الصدر وتسقط على سطح إنزلاقي يسمى غربال الحبوب أما إمتداد الصدر فهوعبارة عن قضبان متوازية تثبت أسفل وخلف الدرفيل وتسقط الحبوب التي تم دراسها من خلال الفتحات التي بين هذه القضبان على غربال الحبوب بينما يتجه القش إلى الرداخات.

2- رداخات القش: الرداخات عبارة عن صناديق خشبية مستطيلة الشكل يتراوح عددها من 3 إلى 5 تتحرك على عمودين مرفقيين أحدهما من الأمام والآخر من الخلف وتتحرك الرداخات حركة دائرية دورية أي إذا تحرك أحدها إلى الأمام تحرك الآخر إلى الخلف وتقوم بنقل القش إلى مؤخرة الآلة إلى جهاز تنعيم القش أو إلى خارج الآلة عن طريق أصابع مشرشرة تشبه الزعانف وتقوم الرداخات بهز القش وإسخلاص ما تبقى من الحبوب التي تتساقط إلى غربال الحبوب الذي يوجد أسفل الرداخات.

3- غربال الحبوب: وهو عبارة عن سطحين إنزلاقيين يتحركان حركة إهتزازية ترددية عن طريق عممود مرفقي وأذرع توصيل وتتساقط الحبوب المختلطة ببعض القش القصير وبأغلفة الحبوب من خلال فتحات الصدر والهزازات إلى غربال الحبوب ثم تنحدر نحو غربال القصل الذي يوجد أسفل غربال الحبوب.

4- غربال القصل: وهو غربال يتلقى الحبوب والشوائب التي تنحدر من غربال الحبوب ويتحرك حركة إهتزازية ترددية وله فتحات كبيرة تسمح بمرور كل ما ينحدر من غربال الحبوب ماعدا القش القصير (القصل) ورؤوس السنابل التي لم يتم دراسها التي تنقل باهتزاز الغربال إلى خارج الآلة.

5- جهاز التنظيف: يقوم بتنقية الحبوب من الأغلفة والقش الخفيف والبذور الميتة والأتربة ويتكون من صندوق أسفل آلة الدراس يتحرك حركة ترددية ومثبت به مجموعة من غرابيل التنظيف وعندما تتساقط الحبوب من غربال الحبوب تنزل إلى غربال صغير مائل الوضع يحجز أغلفتة الحبوب أما الحبوب وباقي الشوائب فتسقط من فتحات الغربال إلى مجموعة غرابيل الحبوب, وتوجد مروحة أسفل  الآلة توجه تياراً شديداً من الهواء إلى أسفل الغرابيل فتطرد الأغلفة والقش القصير إلى فتحة خروج القش أما الحبوب فتسقط على غرابيل الحبوب, ويتم تنطيفها من الشوائب وتخرج من فتحة الحبوب.

تعليمات قبل التشغيل:

1. قبل البدء في الدراس يلزم التأكد من عدد لفات طارة محرك الآلة وأن مقاسات الطارات تعطي عدد اللفات المطلوب لدرفيل لآلة الدراس.
2. تثبت الآلة بحيث تكون مستوية على سطح الأرض أفقياً طولاً وعرضاً بالإستعانة بميزان مائي.
3. يركب سير الإدارة الرئيسي مع شده شداً كافياً حتى لا ينزلق عن الطارة. يثبت عجل الآلة لمنع تقدمه إلى الأمام وذلك لشد سير الإدارة الرئيسي شداً كافياً.
4. يتم ضبط طارة الآلة الرئيسية مع طارة إدارة الجرار على خط مستقيم حتى لا يحدث إنزلاق للسير الرئيسي عن الطارة أو إحتكاكه بجوانبها.
5. توضع الآلة بحيث يكون إتجاه الريح من الجرار إلى الآلة حتى يكون كلاً من سائق الجرار والعامل الذي يقوم بتلقيم المحصول في مأمن من ألآتربة والقش الذين يخرجان من الآلة أثناء الدراس.
6. تدار الآلة أو لاً بواسطة محرك مستقل أو عن طريق الجرار حتى تأخذ سرعتها المقررة.
7. ينبغي أن يكون الخلوص بين سكاكين الدرفيل والصدر طبقاً لما ورد في كتالوج الآلة بحيث أن الحبوب لا تمر بينهما دون أن تفصل من السنابل.
8. تضبط السرعات وفقاً للخطوات الآتية:

• قبل وضع السيور الإضافية يجب إدارة السير الرئيسي لمدة قصيرة للتحقق من أن سكاكين الدرفيل وأسنان الصدر لا تصطدمان عند الدوران.
• يتم تركيب كل السيور الإضافية مع إدارة الآلة لمدة قصيرة.

9. تملأ المشاحم وتزيّت الآلة وهي في حالة الدوران.
10. لا يبدأ بتلقيم المحصول إلا بعد أن تأخذ الآلة سرعتها المقررة والموضحة بكتاب تعليمات التشغيل الخاص بالآلة.

تعليمات أثناء تشغيل آلة الدراس:

1. 1. يجب أن يكون تلقيم المحصول متوالياً ومنتظماً وبطول الدرفيل.
   2. يجب ملاحظة الحبوب الخارجة باستمرار مع عمل الضبط اللزم لخروجها نظييثة وغير مكسورة.
   3. يجب أن يلاحظ القش الخارج من الآلة مع التحقق من عدم خروج الحبوب غير المدروسة معه.
   4. يجب معاينة الكراسي من وقت إلى آخر أثناء الدراس فإذا وجد بأحدها سخونة أو خبط فيجب عمل اللازم في الحال كذلك يجب ملاحظة جميع الصواميل والمسامير والتأكد من إحكام ربطها خاصةً عندما تكون الآلة جديدة.

إعداد

أ.د./ أسامة طه بهنس

رئيس بحوث بقسم بحوث نظم ميكنة العمليات الزراعية

معهد بحوث الهندسة الزراعية
